Les gaines ICTA et moulures pour passages de câbles constituent des solutions incontournables pour tout électricien soucieux d’un travail soigné et conforme aux normes. Que vous réalisiez une installation neuve ou une rénovation, le choix du bon système de protection conditionne la durabilité et la sécurité de votre installation électrique. Ce guide complet vous accompagne à travers les caractéristiques techniques, les critères de sélection et les bonnes pratiques de pose, pour maîtriser parfaitement ces équipements essentiels du métier.
Comprendre les systèmes de protection et de cheminement des câbles
Dans le domaine de l’électricité, la manière dont on achemine et protège les câbles conditionne directement la sécurité des installations, leur durabilité et leur conformité aux normes en vigueur. Que l’on intervienne dans le neuf ou en rénovation, le choix des équipements de cheminement ne s’improvise pas. Il repose sur une connaissance précise des matériaux disponibles, des contraintes de chaque environnement et des exigences réglementaires imposées par la norme NF C 15-100. Entre les solutions encastrées, les chemins de câbles apparents et les systèmes flexibles, les professionnels disposent aujourd’hui d’une palette étendue pour répondre à toutes les configurations de chantier. Choisir le bon système, c’est aussi anticiper les contraintes de maintenance et faciliter les interventions futures. Un câblage bien organisé réduit les risques d’échauffement, limite les perturbations électromagnétiques et simplifie considérablement les opérations de dépannage. Comprendre les différences entre chaque solution est donc une compétence fondamentale pour tout électricien souhaitant travailler dans les règles de l’art.

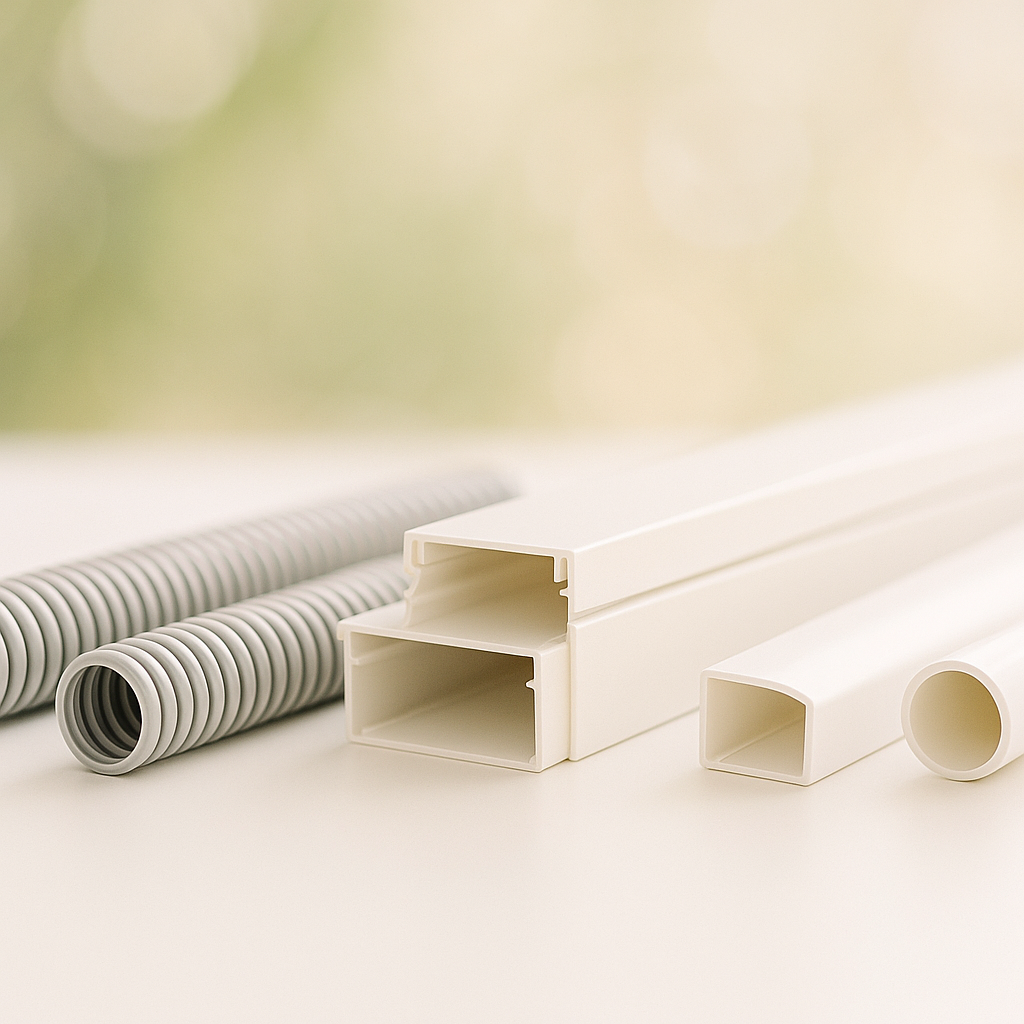

Les gaines ICTA et moulures pour passages de câbles représentent deux grandes familles d’accessoires complémentaires, souvent utilisées conjointement sur un même chantier. Les premières sont essentiellement dédiées aux installations encastrées dans les cloisons, les dalles ou les parois, tandis que les secondes trouvent leur place dans les installations apparentes, notamment dans les locaux professionnels, les bureaux ou les espaces commerciaux. Connaître leurs caractéristiques techniques, leurs avantages respectifs et leurs conditions d’utilisation optimales permet aux professionnels de faire les bons choix dès la phase de conception du chantier. C’est cette maîtrise technique qui distingue un travail soigné d’une installation hasardeuse, et c’est précisément ce que ce guide vous propose d’approfondir à travers chaque section.
Les gaines ICTA : caractéristiques techniques et domaines d’application
La gaine ICTA, dont le sigle signifie Isolant Crêpé Tulipé Annelé, est un tube flexible en PVC souple conçu pour la protection des conducteurs électriques lors de leur passage dans des parois pleines ou creuses. Sa structure annelée lui confère une résistance mécanique élevée tout en conservant une grande souplesse, ce qui facilite considérablement son passage dans les coudes et les virages serrés des cloisons. Elle est fabriquée selon des diamètres normalisés allant généralement de 16 à 63 mm, chaque calibre correspondant à un usage précis selon le nombre et la section des câbles à y loger. Sa résistance à l’écrasement, mesurée en classes de résistance (légère, moyenne, lourde), permet de choisir le modèle adapté selon que l’on travaille dans une cloison sèche, un plancher coulé ou une chape de béton. Ce matériau est également apprécié pour sa résistance chimique aux alcalins présents dans le ciment, ce qui garantit une protection durable des conducteurs même après des années enfouies dans la maçonnerie.
Sur le plan réglementaire, la gaine ICTA est aujourd’hui incontournable dans toute installation électrique neuve relevant de la norme NF C 15-100. Elle assure non seulement la protection mécanique des câbles, mais facilite aussi leur remplacement sans avoir à casser les murs, ce qui est un avantage considérable lors des rénovations. Les électriciens apprécient particulièrement les modèles avec aiguille de tirage préintégrée, qui permettent un passage rapide des conducteurs et réduisent significativement les temps d’intervention. Il est important de respecter le taux de remplissage autorisé dans chaque gaine, généralement limité à un tiers de la section intérieure, afin de garantir une dissipation thermique correcte et de faciliter les opérations futures de tirage. Bien choisie et correctement installée, cette solution de protection reste l’une des plus fiables et des plus économiques du marché pour les installations encastrées.
Les différentes classes de résistance et leur usage
- Classe légère (IRL) : adaptée aux cloisons sèches et aux faux plafonds, elle offre une protection suffisante dans des environnements sans contrainte mécanique forte.
- Classe moyenne (IRM) : recommandée pour les cloisons maçonnées classiques et les passages en encastré dans les murs, elle représente le choix standard sur la majorité des chantiers résidentiels.
- Classe lourde (IRO) : destinée aux dalles en béton armé et aux chapes, elle résiste aux pressions importantes exercées lors du coulage et du tassement des matériaux.
- Classe très lourde : utilisée pour les passages en pleine terre ou sous chaussée, elle est conçue pour résister à des contraintes mécaniques extrêmes.
Les moulures pour câbles : esthétique et praticité en installation apparente
Lorsque l’encastrement n’est pas possible ou souhaitable, notamment en rénovation ou dans des bâtiments anciens aux murs épais difficiles à saigner, les moulures pour câbles constituent la solution idéale pour un cheminement apparent soigné et sécurisé. Fabriquées principalement en PVC rigide, elles se présentent sous la forme de profilés rectangulaires ou arrondis, composés d’une semelle fixée au mur et d’un couvercle clipsable qui vient recouvrir les conducteurs. Cette conception modulaire facilite grandement l’installation et les interventions ultérieures, puisqu’il suffit de retirer le couvercle pour accéder aux câbles sans aucun démontage complexe. Les moulures sont disponibles dans une large gamme de dimensions et de finitions, avec des coloris variés permettant de s’intégrer discrètement aux environnements résidentiels comme aux espaces professionnels.
Au-delà de leur aspect pratique, les moulures modernes offrent des performances techniques remarquables, notamment en termes de résistance aux chocs, d’isolation électrique et de tenue aux UV pour les applications en extérieur. Certaines gammes proposent des compartiments séparés permettant d’isoler les courants forts des courants faibles, conformément aux règles de l’art en matière d’installations électriques. On trouve également des moulures avec des rainures intégrées facilitant le passage de câbles informatiques, téléphoniques et audiovisuels. Des accessoires complémentaires — angles intérieurs, angles extérieurs, dérivations en T, embouts — permettent de réaliser des installations propres, sans coupe approximative ni angle disgracieux. Pour les professionnels soucieux de la qualité de finition, investir dans une gamme de moulures cohérente est synonyme de satisfaction client et de crédibilité.
Bien choisir entre gaines et moulures selon le contexte du chantier
Le choix entre une protection tubulaire flexible et un cheminement apparent rigide dépend avant tout du contexte architectural et des contraintes du chantier. Dans une construction neuve, les gaines sont posées avant la réalisation des cloisons, ce qui permet de les intégrer parfaitement dans la structure sans laisser de trace visible. Cette approche est systématiquement privilégiée pour les logements résidentiels neufs, où l’esthétique intérieure est primordiale. À l’inverse, dans un bâtiment ancien dont les murs sont en pierre, en briques ou en béton banché, il est souvent impossible ou économiquement déraisonnable de réaliser des saignées. Les moulures apparentes deviennent alors la solution la plus adaptée, à condition d’être bien choisies et correctement posées pour offrir un résultat visuellement acceptable.
Dans les locaux industriels, les entrepôts ou les ateliers, d’autres solutions encore entrent en jeu, comme les goulottes techniques ou les chemins de câbles, qui permettent d’acheminer de grandes quantités de conducteurs sur de longues distances. Ces systèmes, souvent métalliques ou en PVC renforcé, sont dimensionnés pour supporter des charges importantes et s’adaptent à des configurations complexes. Quelle que soit la solution retenue, il est essentiel de respecter les règles de séparation des câbles selon leur nature (courant fort, courant faible, très basse tension de sécurité) afin d’éviter les interférences électromagnétiques et de garantir la sécurité des utilisateurs. Un diagnostic précis de l’environnement, des contraintes mécaniques et des besoins fonctionnels est toujours la première étape d’une installation réussie.
Les règles de pose à respecter pour une installation conforme
La conformité d’une installation électrique ne se limite pas au choix du bon matériau : elle implique également le respect scrupuleux des règles de pose définies par la norme NF C 15-100 et ses annexes. Pour les gaines encastrées, l’une des premières règles concerne la profondeur minimale d’encastrement, qui doit garantir une protection suffisante contre les chocs et les perforations accidentelles. Les saignées doivent être réalisées horizontalement ou verticalement, jamais en diagonale, afin de permettre à tout intervenant de localiser facilement le tracé des câbles lors de travaux ultérieurs. Le rayon de courbure minimal de la gaine doit également être respecté pour éviter d’endommager les conducteurs lors du tirage et pour ne pas compromettre la dissipation thermique à l’intérieur du tube.
Pour les moulures apparentes, la fixation mécanique est un point critique souvent négligé. La semelle doit être fixée au mur selon un espacement régulier, généralement tous les 50 cm pour les petits profilés et tous les 30 cm pour les grandes moulures supportant plusieurs câbles. Les couvercles doivent être clipsés fermement pour éviter qu’ils ne se décrochent sous l’effet de la dilatation thermique ou des vibrations. Il convient également de ne jamais dépasser la capacité nominale de la moulure en termes de nombre et de section de câbles, sous peine d’entraîner des échauffements dangereux. Enfin, toutes les jonctions, dérivations et points de fixation doivent être réalisés avec des accessoires de la même gamme pour assurer une continuité mécanique et esthétique parfaite sur l’ensemble de l’installation.
Les erreurs de pose les plus fréquentes à éviter
- Dépasser le taux de remplissage autorisé dans les gaines, ce qui nuit à la ventilation et augmente le risque d’échauffement.
- Utiliser des rayons de courbure trop serrés lors du passage des gaines dans les angles, ce qui peut endommager les câbles intérieurs.
- Poser les moulures sans accessoires adaptés aux angles et dérivations, entraînant des espaces où les câbles restent exposés.
- Mélanger des courants forts et des courants faibles dans un même compartiment sans séparation conforme.
- Omettre de fixer correctement la semelle des moulures, provoquant leur décollement à terme.
- Ne pas respecter la couleur des gaines selon l’usage (rouge pour l’électricité, bleue pour la plomberie, etc.) lors des installations multi-techniques.
Les critères de sélection pour les professionnels exigeants
Un électricien expérimenté ne choisit pas ses fournitures au hasard. La sélection des systèmes de protection et de cheminement repose sur une analyse méthodique de plusieurs critères techniques, économiques et réglementaires. En premier lieu, la certification des produits est un gage de qualité incontournable : les gaines et moulures doivent impérativement répondre aux normes européennes en vigueur, notamment les normes EN 61386 pour les tubes de protection et EN 50085 pour les moulures. Ces certifications garantissent que les produits ont été soumis à des tests rigoureux de résistance mécanique, de comportement au feu et de performance électrique. Sur les chantiers soumis à des contrôles de conformité, l’utilisation de produits non certifiés peut entraîner des refus lors des visites de Consuel, avec toutes les conséquences que cela implique en termes de délais et de coûts.
Le rapport qualité-prix est naturellement un facteur important, mais il ne doit pas être le seul critère de décision. Certains produits d’entrée de gamme peuvent sembler économiques à l’achat, mais leur durabilité moindre ou leur difficulté de mise en œuvre peuvent faire grimper les coûts globaux du chantier. À l’inverse, des produits haut de gamme intégrant des fonctionnalités avancées — comme les moulures avec compartiments séparés ou les gaines avec aiguille préintégrée — permettent souvent de réduire les temps d’installation et d’améliorer la qualité du rendu final. Pour s’approvisionner en matériaux de qualité professionnelle, les électriciens peuvent s’appuyer sur des distributeurs spécialisés comme matel électricité, qui proposent une gamme complète adaptée aux exigences des chantiers résidentiels et tertiaires.
L’entretien et l’évolution des installations dans le temps
Une installation électrique bien conçue doit non seulement fonctionner parfaitement au moment de sa mise en service, mais aussi rester maintenable et évolutive sur le long terme. C’est l’un des grands avantages des systèmes de cheminement par rapport aux installations fixes : ils permettent d’ajouter, de remplacer ou de modifier des conducteurs sans travaux lourds. Les gaines correctement dimensionnées autorisent le tirage de nouveaux câbles lors d’une extension de l’installation, à condition que le taux de remplissage initial ait été respecté. De la même manière, les moulures à couvercle clipsable permettent d’intervenir rapidement et proprement sur les circuits existants, sans dégradation de la surface murale. Cette facilité d’intervention est particulièrement appréciée dans les bureaux ou les commerces, où les besoins évoluent fréquemment avec les changements d’aménagement.
L’entretien visuel régulier des installations apparentes est également une bonne pratique à recommander aux occupants des locaux. Un coup d’œil périodique permet de détecter d’éventuels impacts, fissurations ou décollements qui pourr
